1. 檢測能力
靈敏度:
典型靈敏度為 60–80 nm(斜入射通道,DWO),適用于光滑表面(如裸硅、氧化層)。
高靈敏度模式下可檢測至 60 nm(如亞微米顆粒),而正常入射通道(DWN)靈敏度約為 83 nm。
霧度(Haze)檢測靈敏度達 0.005 ppm,可量化晶圓表面的均勻性缺陷。
缺陷類型:
支持檢測顆粒、劃痕、滑移線、凹坑、凸點、霧度等多種表面缺陷,并通過實時缺陷分類(RTDC)技術自動區分缺陷類型。
2. 晶圓兼容性
尺寸范圍:
支持 150–300 mm(6–12 英寸)晶圓,部分配置可兼容 2 英寸 晶圓。
晶圓厚度范圍:625–775 μm,部分型號支持至 1500 μm(如 200 mm 襯底)。
翹曲度容差:≤ 75 μm(200 mm 晶圓)。

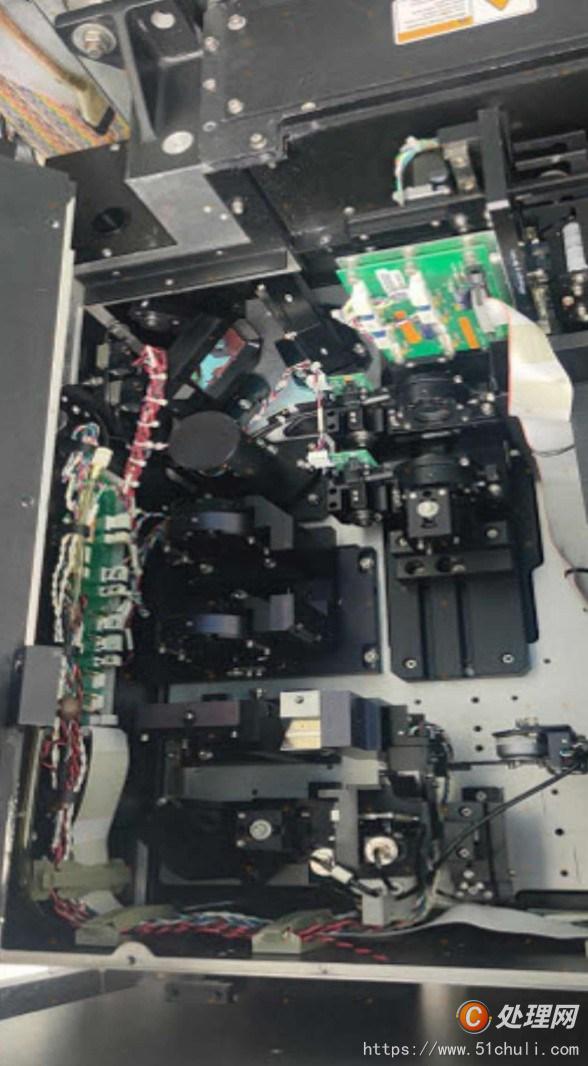

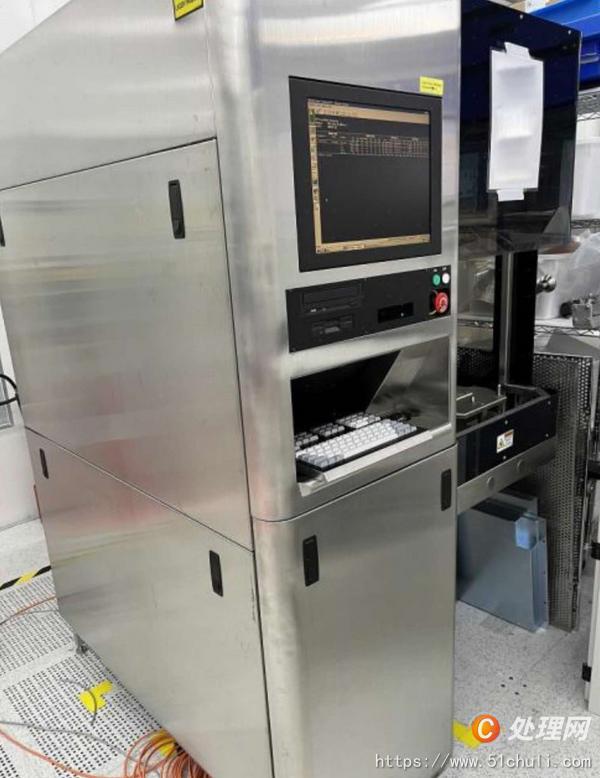

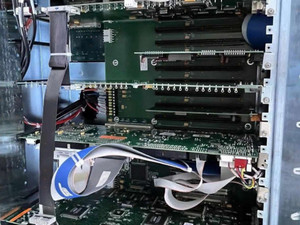

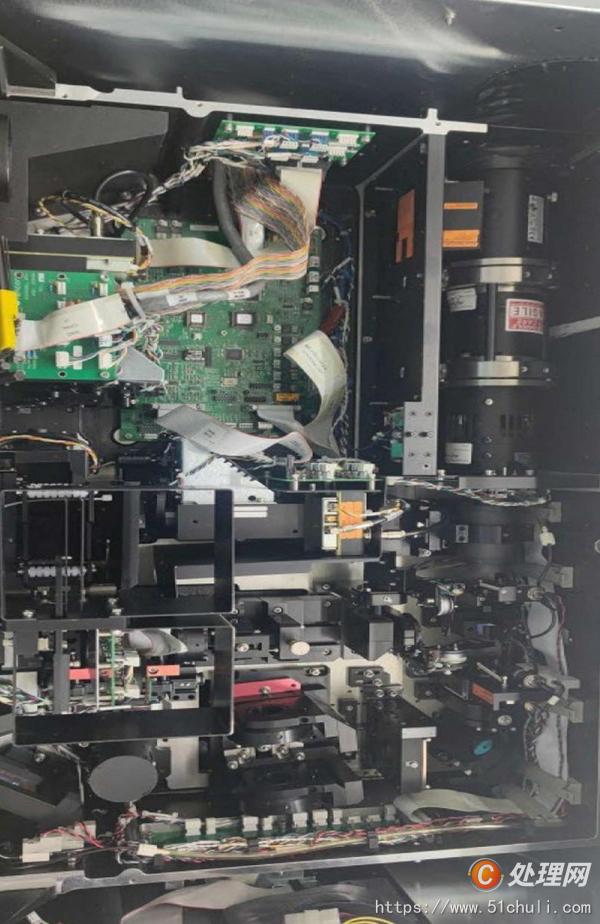

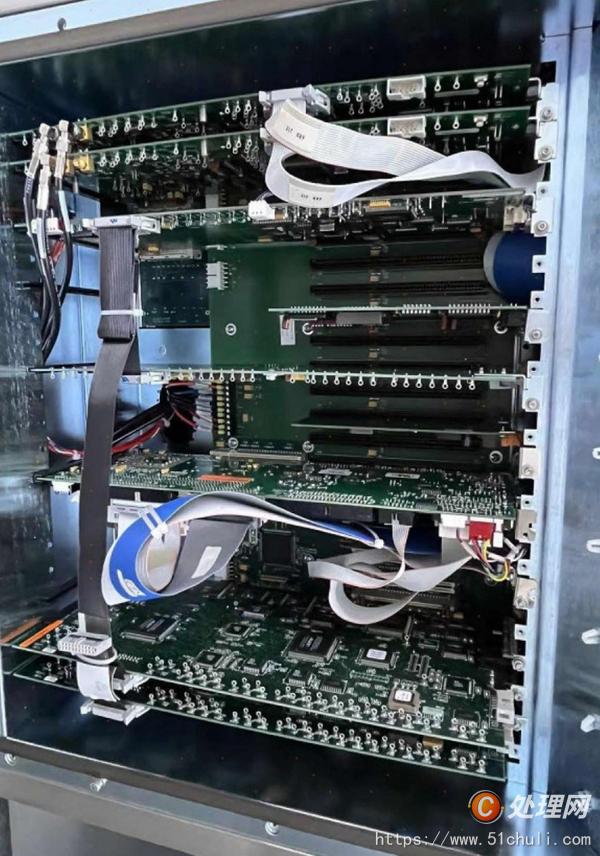

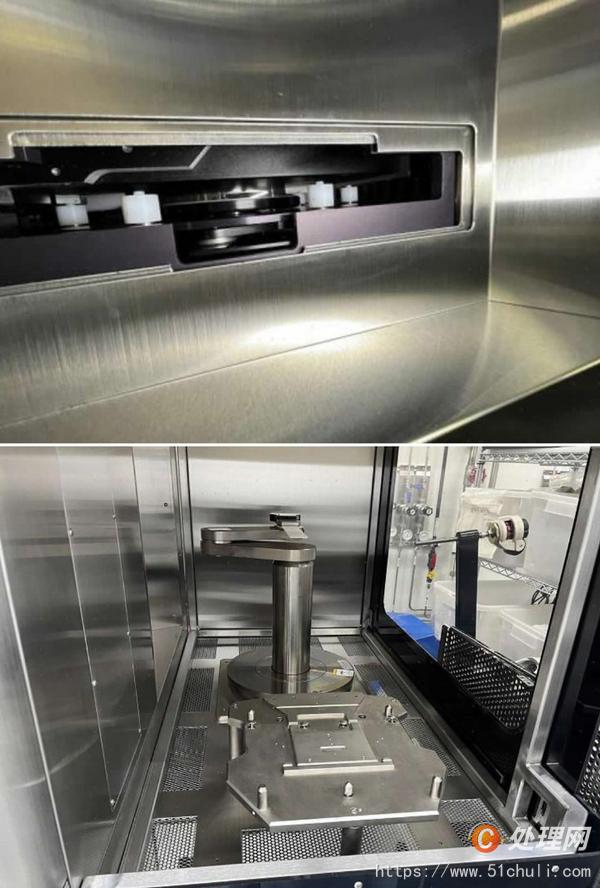

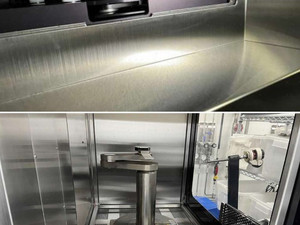

處理方式:
支持單晶圓真空或氣動傳輸(Puck Handling),兼容 SMIF 標準卡匣(需選配),可集成至半導體產線自動化系統。
