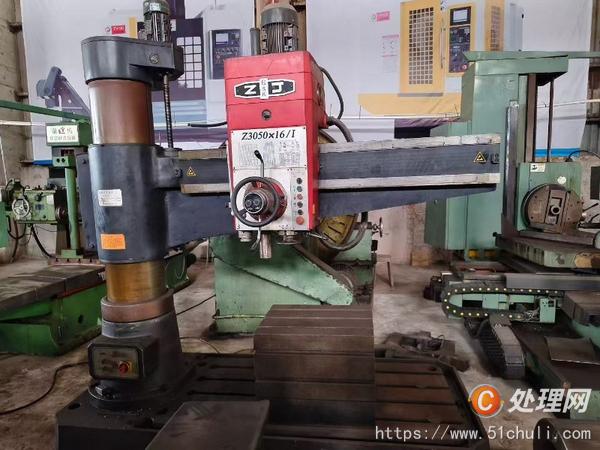

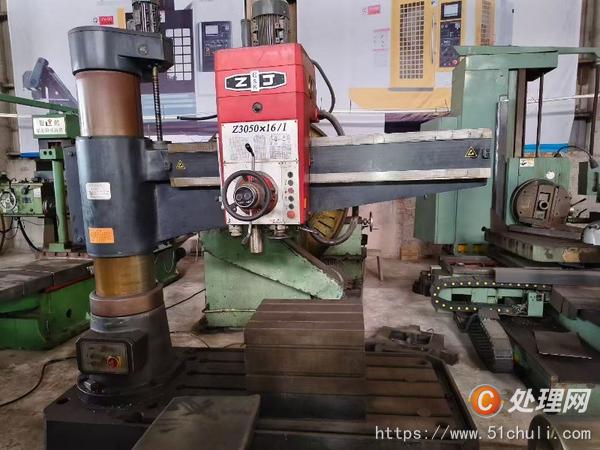

描述：

核心加工參數

1. 鉆孔直徑:50mm(鋼件標準鉆孔)

2. 主軸進給抗力:16000N

3. 主軸許用扭矩:500N·m

4. 主軸行程:315mm

5. 搖臂有效跨距(搖臂伸出長度):1600mm

6. 主軸錐孔:莫氏5號錐度

7. 主軸轉速范圍:25~2000r/min,16級變速

8. 進給量級數:16級進給調速

搖臂與升降參數

1. 搖臂升降行程:600mm

2. 搖臂回轉角度:360°全域回轉

3. 主軸箱沿?fù)u臂移動行程:1250mm

4. 鎖緊方式:液壓鎖緊(主軸箱、搖臂、立柱三重液壓夾緊)

三 工作臺與機身參數

1. 底座工作臺T型槽:縱向、橫向多條T型槽,可搭配方形/圓形加高墊板

2. 工件高度:不加墊板800mm,加墊板可加高適配大件

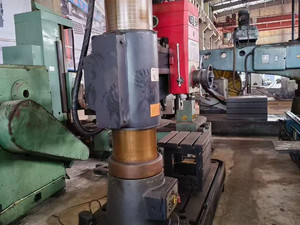

3. 立柱直徑:270mm

4. 整機外形尺寸:2600×1050×2900mm

5. 整機凈重:約4200kg

精度、傳動

1. 精密等級:普通精度搖臂鉆床

2. 傳動方式:電機+機械齒輪傳動+液壓輔助鎖緊

3. 工作形式:鉆、擴、鉸、锪、攻絲

4. 適用行業:通用機械、模具、閥體、工程機械、鈑金機架、風電配件等多孔零件加工
