供應 Keysight N2802A 25 GHz InfiniiMax III 系列探頭放大器

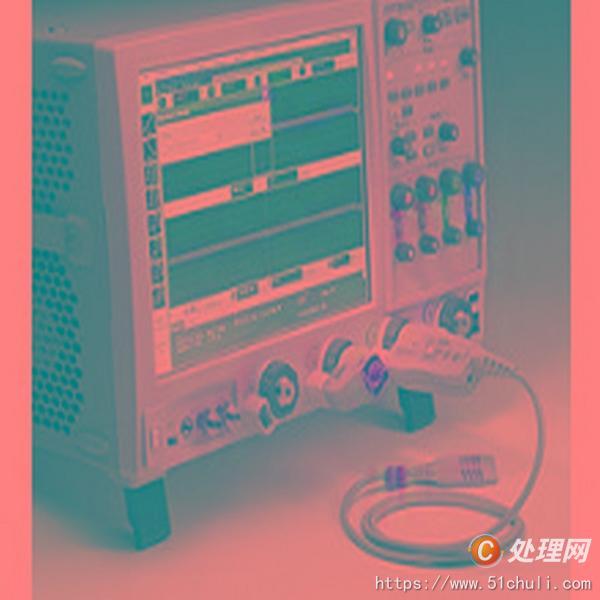

Keysight N2802A 25 GHz InfiniiMax III 系列探頭放大器

主要特性與技術指標

帶寬:

25 GHz

Tr = 17.4 psec

范圍:

直流衰減比:6:1(使用 200 ? ZIF 探針時,為 3:1)

輸入電壓范圍:1.6 Vpp(使用 200 ? ZIF 探針時,為 0.8 Vpp)

輸入共模范圍:直流至 250 Hz 時,為 ±12 V;大于 250 Hz 時,為 ±2.5 V(使用 200 ? ZIF 探針時,直流至 250 Hz 時,為 ±6 V;大于 250 Hz 為 ±1.25 V)

偏置范圍:探測單端信號時,為 ±16 V

輸入阻抗:

直流輸入電阻: R diff = 100 k? ±2%, R se = 50 k? ±2%

大于 10 kHz 時的輸入電阻: R diff = 1 k?, R se = 500 ?

輸入電容:C diff = 32 fP, C se = 48 fP (使用 ZIF 探頭)
