描述：

N1021B

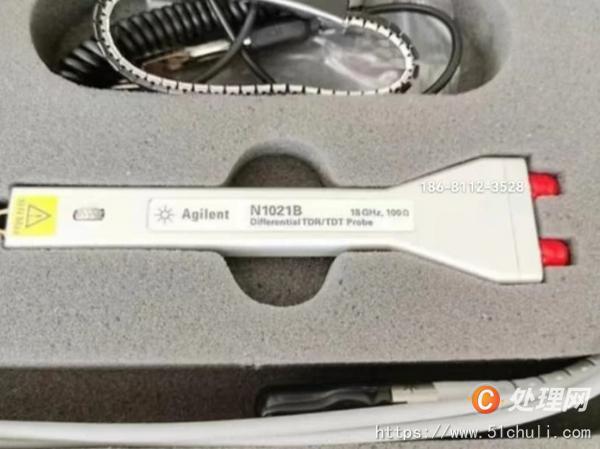

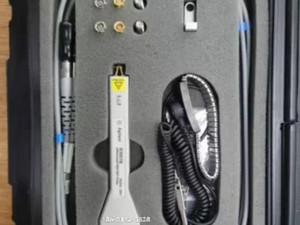

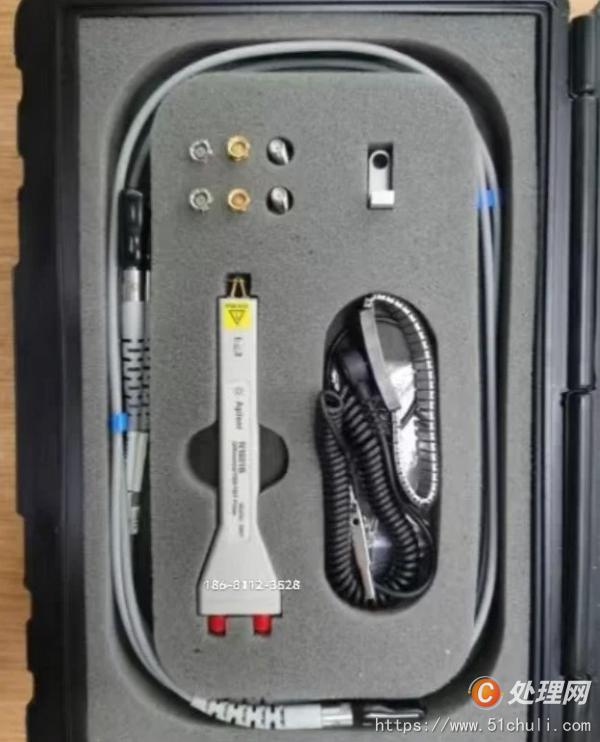

安捷倫N1021B差分探頭18GHz差分TDR/TDT探頭

主要特性與技術指標

N1021B 差分時域反射計和時域傳輸

帶寬 >18 GHz

100 歐姆額定差分阻抗

可變探針間距: 0.5mm-2.54mm

彈簧探針,能夠獨立進行 Z 軸移動

描述

N1021B 差分時域反射計和時域傳輸探頭套件詳細介紹

N1021B 是一款符合人體工程學設計的手持式探頭,可以將 TDR/TDT 模塊(例如 54754A)連接到缺少通用同軸高頻連接器的印刷電路板(PCB)和器件。內置的旋輪可以調節差分探針之間的間距,使之能夠良好地接觸焊盤或接入點。這些接入點的間距從非常窄(0.5 mm)到典型 IC 引腳間距(2.54 mm)不等。

工作涉及高速差分電子通道的工程師能夠分析被測件引起反射、對設計的信號完整性(SI)產生不利影響的位置。印刷電路板(PCB)制造商能夠控制每批產品的工藝一致性,確定短路、開路或其他缺陷的位置。
