描述：

3.5 mm 型(陰頭),50 ?,開路、短路、負載和直通

直流至 26.5 GHz

開路相位誤差:0 ~ 5 GHz ≤ 1.5°,5 ~ 15 GHz ≤ 3.0°,15 ~ 26.5 GHz ≤ 4.5°

短路相位誤差:0 ~ 5 GHz ≤ 1.0°,5 ~ 15 GHz ≤ 2.5°,15 ~ 26.5 GHz ≤ 4.0°

負載回波損耗:0 ~ 5 GHz ≥ 42 dB,5 ~ 15 GHz ≥ 36 dB,15 ~ 26.5 GHz ≥ 32 dB

尺寸:高 x 寬 x 深 ~ 68 x 37 x 14 毫米

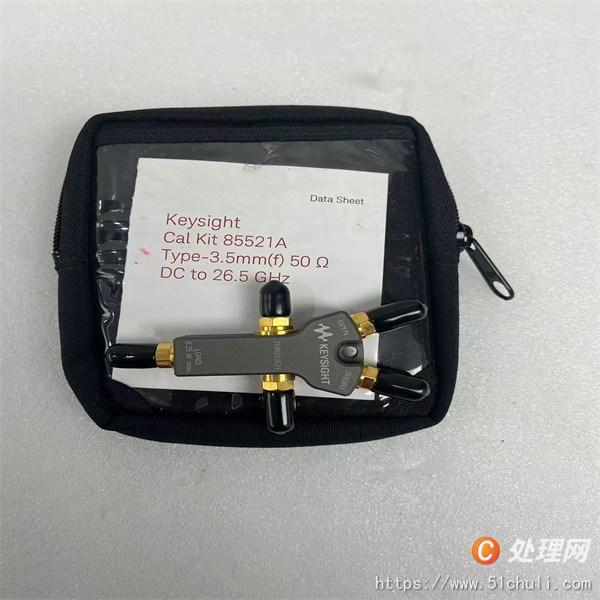

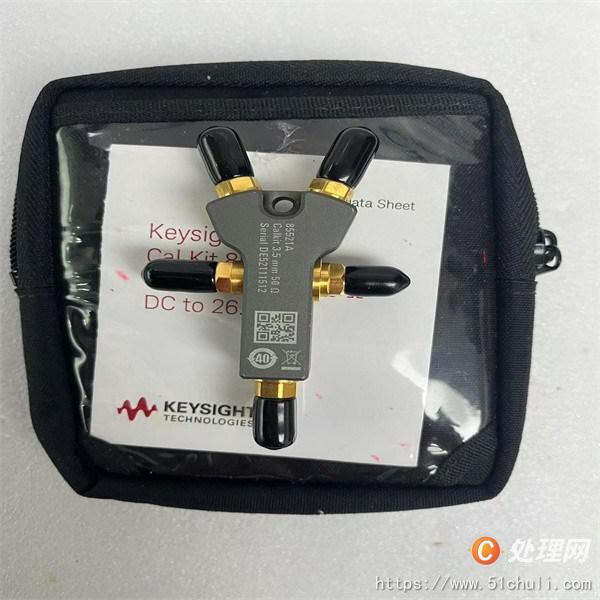

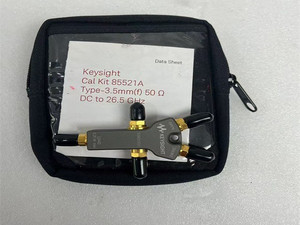

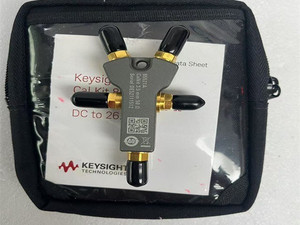

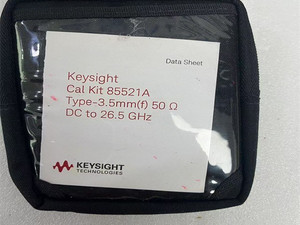

85521A 4 合 1 機械校準套件模塊通過 3.5 mm 型(陰頭)50 Ω 連接器提供開路、短路、負載和直通校準。

此貼長期有效，聯系我時，請說明是從處理網看到的。
