描述：

一、核心原理

依靠高清攝像頭 + 光學鏡頭拍攝工件,搭配專業測量軟件,非接觸式檢測零件長寬、孔徑、圓弧、角度、公差、位置度等二維尺寸,2.5 次元還可順帶測量高度,不用卡尺、千分尺觸碰工件,不會劃傷軟質小件。

二、主要適用行業

五金沖壓件、塑膠外殼、模具、PCB 線路板、螺絲、端子、手機配件、精密小零件、彈簧、齒輪等,工廠質檢、來料檢測、模具修模常用。

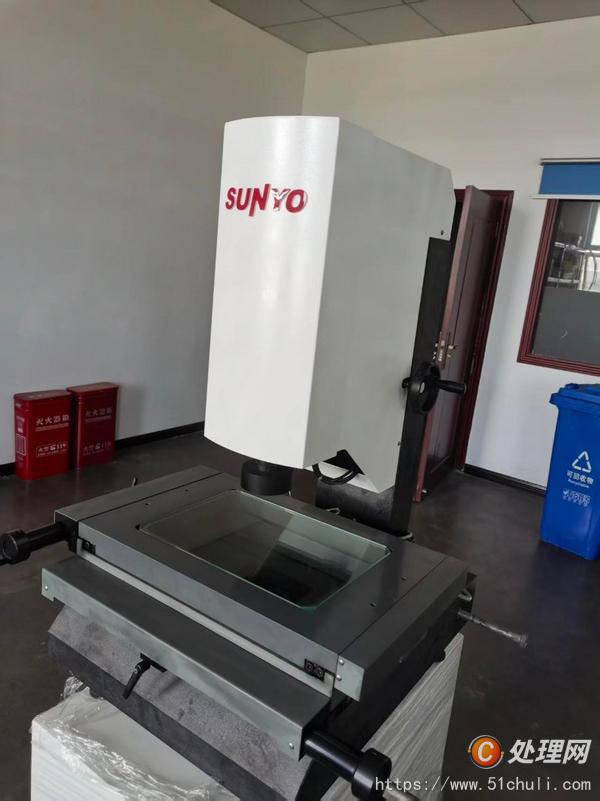

三、基礎結構

主機立柱:搭載鏡頭、光源(表面光 + 輪廓光);

大理石底座 + 鋼化玻璃工作臺:放被測產品,大理石穩定性高,抗變形,保障測量精度;

三軸手搖手輪:手動移動 X/Y/Z 軸,調整工件位置、對焦;

整套需要搭配電腦 + 專用測量軟件使用,軟件標注尺寸、導出檢測報表。

四、常見型號

主流型號 SY3020、SY4030、SY5040,數字代表工作臺 X/Y 行程,比如 SY4030 就是 X 軸 400mm、Y 軸 300mm。
